GB-T 5785 육각 머리 볼트-가는 피치 나사

제품: GB-T 5785 육각 머리 볼트 - 미세 피치 나사산

등급: 4.6, 4.8, 5.6, 5.8, 8.8, 10.9, 12.9,

A2-70, A4-70, A4-80

마감: 아연 도금(황색 아연, 청색 아연, 린스 컬러), 블랙, 인산염 및 오일, 아연 인산염, 용융 아연 도금(HDG), 다크로메트, 지오메트

재질: 강철, 스테인리스

수출 국가: 미국, 일본, 호주, 유럽 등

고객 맞춤형 지원

지금 연락하세요 이메일 전화 왓츠앱

제품 세부 정보

GB/T 5785 미세 나사산 육각 머리 볼트는 특정 규격을 가진 볼트입니다. GB/T 5785 표준은 미세 나사산 육각 머리 볼트의 치수, 기계적 성질 및 기타 관련 요구 사항을 규정합니다. 미세 나사산이란 볼트의 나사산 간격이 더 작은 것을 의미하며, 이는 볼트와 너트 사이의 접촉 면적을 증가시켜 연결의 밀폐성과 신뢰성을 향상시키는 데 도움이 됩니다.

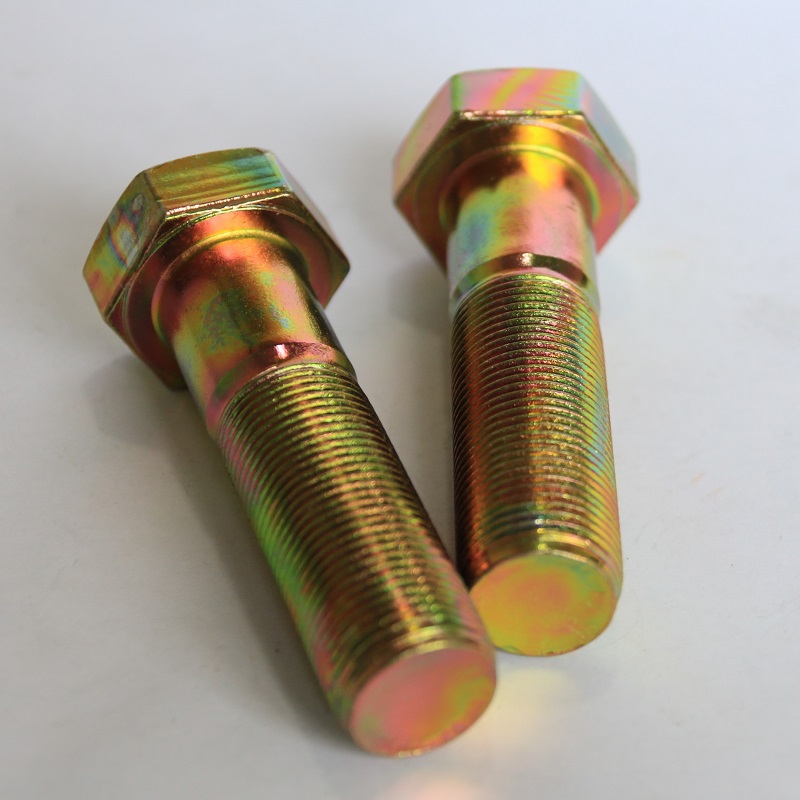

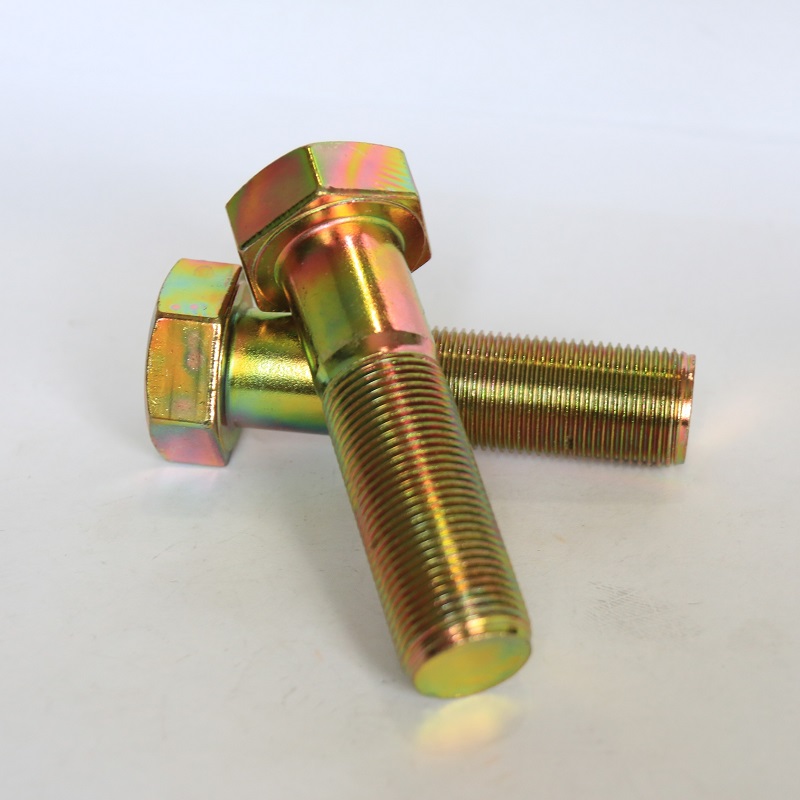

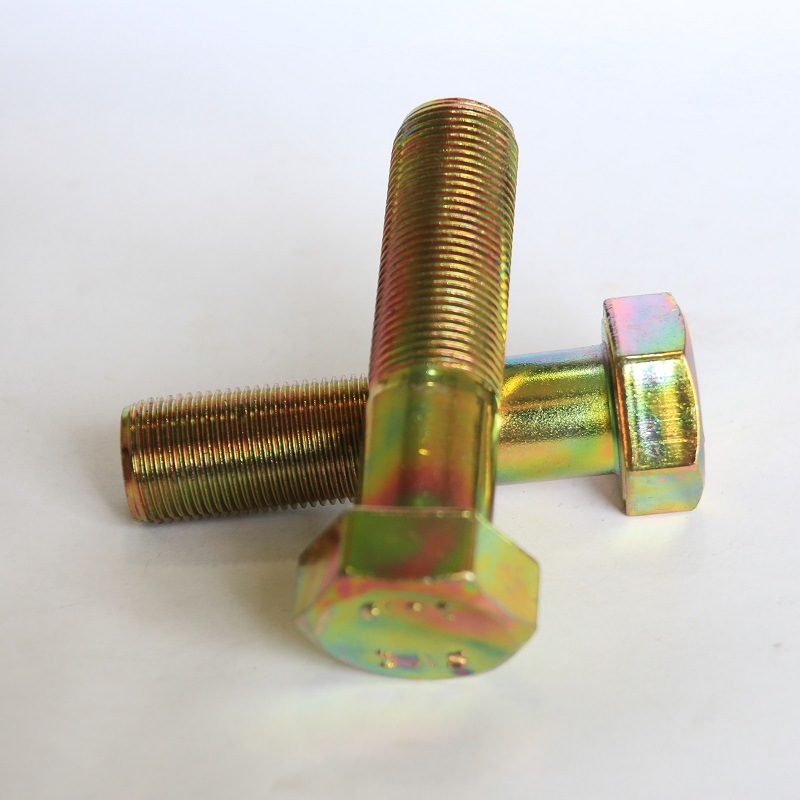

사진

GB-T 5785 육각 머리 볼트-가는 피치 나사

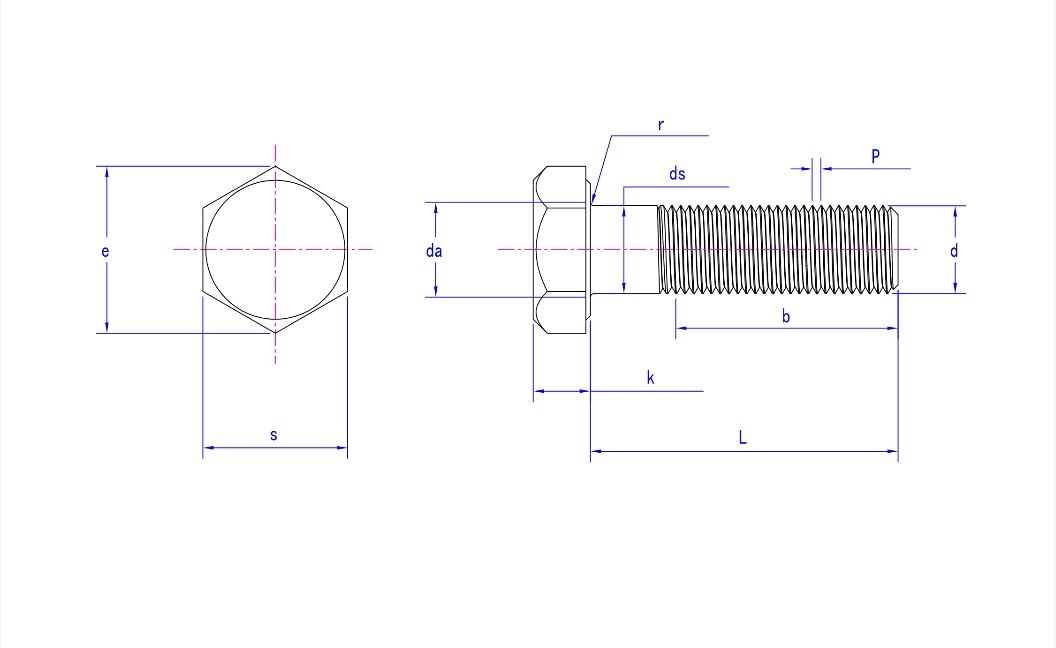

제품 도면

제품 사양

크기		M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56	M60	M64
피		1.0	1.0	1.5	1.5	1.5	1.5	1.5	1.5	2.0	2.0	2.0	2.0	3.0	3.0	3.0	3.0	3.0	4.0	4.0	4.0	4.0
최대		9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6	63.0	67.0	71.0
ds	max	8.0	10.0	12.0	14.0	16.0	18.0	20.0	22.0	24.0	27.0	30.0	33.0	36.0	39.0	42.0	45.0	48.0	52.0	56.0	60.0	64.0
ds	최소	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67	26.48	29.48	32.38	35.38	38.38	41.38	44.38	47.38	51.26	55.26	59.26	63.26
e min		14.38	17.77	20.03	23.36	26.75	30.14	33.53	37.72	39.98	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25	93.56	99.21	104.86
k	max	5.45	6.58	7.68	8.98	10.18	11.715	12.715	14.215	15.215	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5	35.5	38.5	40.5
k	최소	5.15	6.22	7.32	8.62	9.82	11.285	12.285	13.785	14.785	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5	34.5	37.5	39.5
r min		0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8	1.0	1.0	1.0	1.0	1.0	1.2	1.2	1.6	1.6	2.0	2.0	2.0
s	max	13.0	16.0	18.0	21.0	24.0	27.0	30.0	34.0	36.0	41.0	46.0	50.0	55.0	60.0	65.0	70.0	75.0	80.0	85.0	90.0	95.0
s	최소	12.73	15.73	17.73	20.67	23.67	26.67	29.67	33.38	35.38	40.0	45.0	49.0	53.8	58.8	63.1	68.1	73.1	78.1	82.8	87.8	92.8
